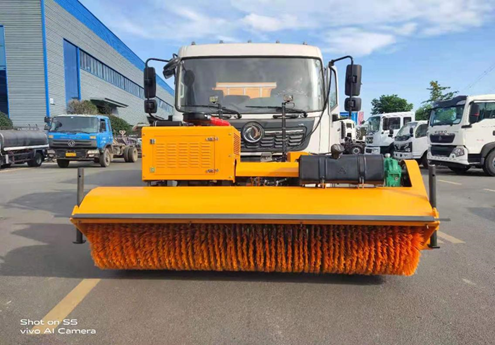

3200自带动力除雪滚

整机技术参数

动力系统主要技术参数

基本用途：

除雪滚适用于大、中型车辆；大、中型装载机，加装后不影响车辆的其他功能，能快速的清除路面积雪。使用安全、可靠，作业稳定、高效，广泛适用于高等级公路、城市或乡镇干线道路、机场、广场、码头、风景区道路的冬季除雪。

产品性能特点：

1、除雪滚自带动力驱动滚刷除雪机构，滚刷转速可根据雪情和路况进行调节，节能环保；

2、除雪滚适配性强：适合挂载大型工程车辆，30、50及以上装载机及8吨以上车，可以和各种较大型洗扫车、扫路车、洒水车装载机组装使用，安装简单；

3、除雪滚操作简便：驾驶室内可操作除雪滚刷进行各种动作，**电控离合装置，作业安全可靠、操控方便；

4、除雪滚刷丝耐用性强：每片刷丝均为PP+钢丝组合刷丝，适合低温环境长时间作业，清扫彻底，使用寿命长；

5、除雪滚在除雪作业中，除雪滚刷随路面横坡坡度，自动调节。

6、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。

7、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。

8、除雪滚采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置。

9、除雪滚采用多档位离合器**旋转方向，分别设有前进后退档。

10、除雪滚采用自带动力单元机械传动，发动机功率38（kw），发动机型号：全柴4B2-52M22柴油发动机，采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。

11、除雪滚离地高度可以根据清扫雪层厚度在50～100mm之间调整。

12、除雪滚采用快速连接装置，安装、拆卸方便快捷。

2、除雪滚**性、实用性、技术参数符合性及性价比等方面的说明及原理图

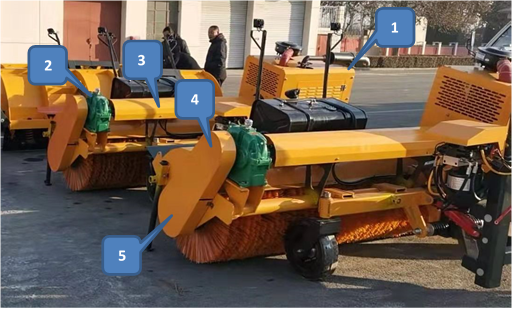

1、除雪滚采用自带动力单元机械传动，发动机功率38 kw采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。（实物图）

1-发动机     2-减速器   3-传动轴   4-主动链轮位置   5-从动链轮位置
1、工作原理：该除雪滚以自身携带发动机为输出动力，利用减速器进行一级减速，带动传动轴，利用链传动进行二级减速，实现除雪滚工作。

2、扫雪装置直径750mm。采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置（工作原理及原理图、实物图）

图1   原理图                                     图2  实物图

工作原理：该支撑轮采用实心轮胎，能够实现360°旋转，在工作过程中增强了支撑轮的可靠性。

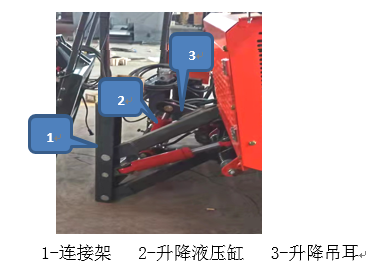

3、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。（实物图）

工作原理：通过**油缸行程可有效调节升降吊耳的高度，从而**扫滚整体下落高度，即刷片与地面的接触宽度。

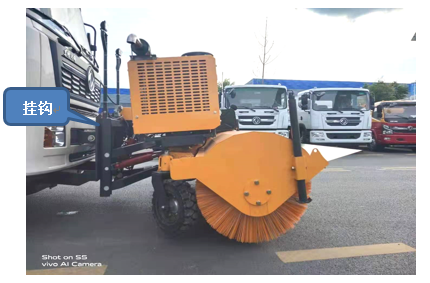

4、除雪滚采用快速连接装置，安装、拆卸方便快捷。（实物图）

工作原理：该除雪滚与车辆连接方便快捷，先将挂钩落入车体连接架V型槽内，再用铰接螺栓使扫滚与车体连接架连接。

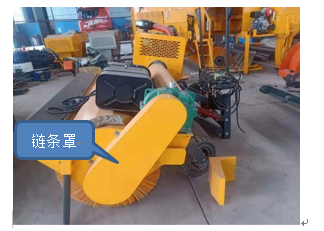

5、该除雪滚结构紧凑。（实物图）

工作原理：传动轴一端与发动机链接，另一端与减速器链接，均置于滚刷上部，不占用其它空间，减速器输出轴将动力传送给一级链轮，一级链轮通过双排链条与二级链轮链接（双排链传动更稳定）。整体结构紧凑，布局合理。

除雪滚备品备件清单（单台）
