重汽汕德卡除雪车

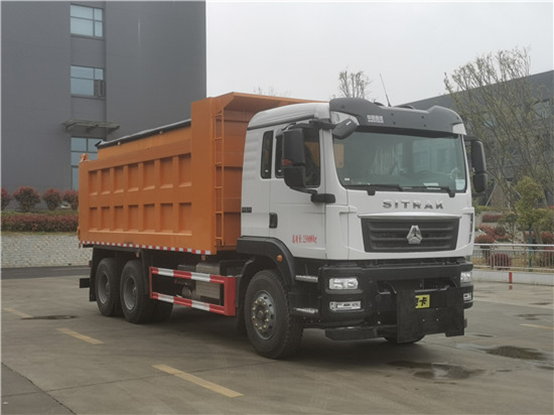

重汽汕德卡CL5251TCX6YC型除雪车

底盘参数：汕德卡 G5W；专用车；G5-M驾驶室 ；WP8.350E61发动机；HW19710变速箱+HW70法兰式取力器；H653自调臂前轴(鼓)；MCJ11自调臂双后桥(鼓)；速比5.29；双层车架(8+5/280)；前后标准版多片簧(11/10)；博世方向机；标准版排气系统；ABS(4S/4M)；高位保险杠(全金属)；轴距4300+1350mm，11.00R20；300L油箱；旋钮式PTO；终端排放监控装置；选装倒车蜂鸣器

上装配置：前置3.3米雪铲，3米雪滚（可互换使用），后置10立方融雪撒布机。

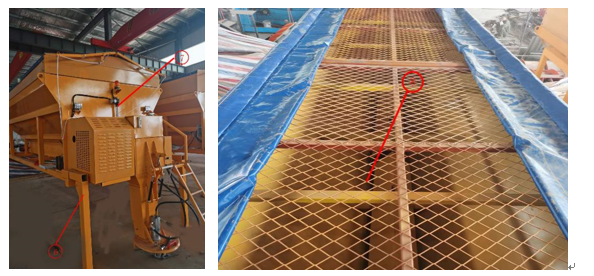

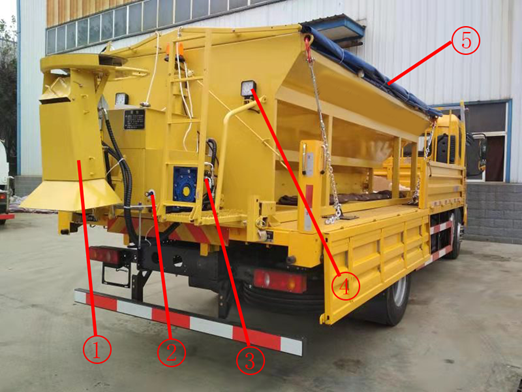

LJW1000RS融雪撒布机

一，技术参数

二，性能特点

1.     耐腐蚀可调节抛盘，抛盘采用不锈钢制制作，工作时根据不同车型高低进行调节，转场存放时可向上翻转安全耐腐蚀。

2.     撒布量智能调节旋钮，转动旋钮即可调节抛盘转速**路面融雪剂的厚度。

3.     全液压驱动，输送采用大扭矩液压马达，输送能力强，抗污染能力强。

4.     LED照明系统，采用双LED大功率照明灯方便夜间作业。

5.     高韧性防护罩，可保证整机在雨雪天正常工作，融雪剂无潮湿板结现象。

6.     装卸方便，整机采用可拆卸专用升降支撑系统，便于非作业状态存放。

7.     输送量智能**，电动调节料门系统可根据撒布需要随时调节，精准可靠。

8.     粒料均匀，顶置专用滤网严防大颗粒或杂物混入料斗，保证机构安全运行。

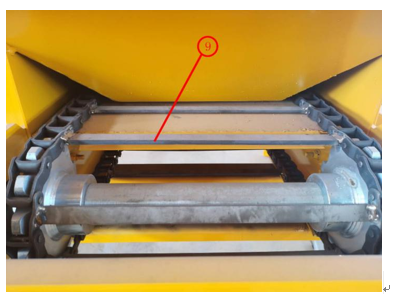

9.     不锈钢刮板，耐腐蚀寿命高，与链条一体式焊接稳定可靠。

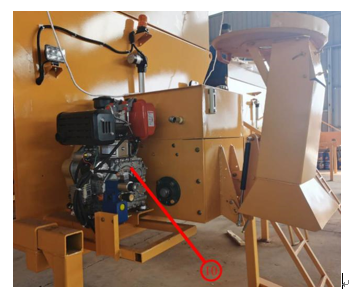

10.     大功率风冷发动机，采用国内**知名品牌，输出功率高、省油高效。

11.       应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。

12.       高强防腐：整机采用碳钢板或不锈钢结构，三级防腐处理。

三，适用车型：

适应16T以上具有货箱的任何车型。

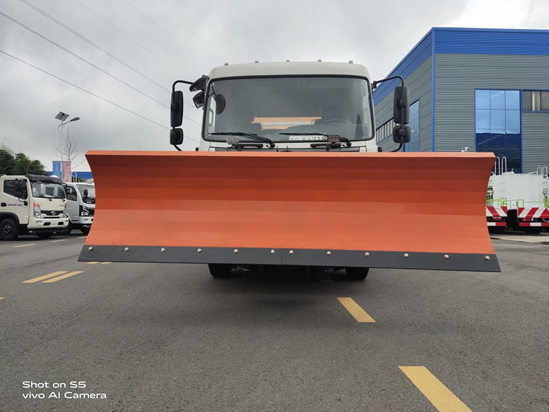

LJW-3300XCD雪铲参数

产品尺寸(mm) ：3300x1030x1000

有效工作宽度(mm) ：3300

雪铲总重(kg)：≥310-380KG

推雪板左右转角(°)：≥30°

左右转向油缸行程：160mm

升降油缸行程：180mm

离地**间隙（mm）：300-400

避障高度（mm）：130

除雪厚度（mm）：≤200

除雪效率：≥90%

液压系统：RMH-6254-2E-2-040-H-2S直流液压系统单元

工作电压（可选）：12V/24V

铲刃(厚x宽)：12x120（高耐磨钢）

铲板：高强度高韧性优质碳素钢

工作速度(km/h): 15-30

匹配车型: 洗扫车、扫路车、洒水车、自卸车、拖拉机、箱式货车等车辆，不影响车辆的任何使用功能，还可以与扫雪滚刷互换使用。

除雪滚技术性能

整机技术参数

动力系统主要技术参数

基本用途：

除雪滚适用于大、中型车辆；大、中型装载机，加装后不影响车辆的其他功能，能快速的清除路面积雪。使用安全、可靠，作业稳定、高效，广泛适用于高等级公路、城市或乡镇干线道路、机场、广场、码头、风景区道路的冬季除雪。

产品性能特点：

1、除雪滚自带动力驱动滚刷除雪机构，滚刷转速可根据雪情和路况进行调节，节能环保；

2、除雪滚适配性强：适合挂载大型工程车辆，30、50及以上装载机及8吨以上车，可以和各种较大型洗扫车、扫路车、洒水车装载机组装使用，安装简单；

3、除雪滚操作简便：驾驶室内可操作除雪滚刷进行各种动作，**电控离合装置，作业安全可靠、操控方便；

4、除雪滚刷丝耐用性强：每片刷丝均为PP+钢丝组合刷丝，适合低温环境长时间作业，清扫彻底，使用寿命长；

5、除雪滚在除雪作业中，除雪滚刷随路面横坡坡度，自动调节。

6、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。

7、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。

8、除雪滚采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置。

9、除雪滚采用多档位离合器**旋转方向，分别设有前进后退档。

10、除雪滚采用自带动力单元机械传动，发动机功率38（kw），发动机型号：全柴4B2-52M22柴油发动机，采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。

11、除雪滚离地高度可以根据清扫雪层厚度在50～100mm之间调整。

12、除雪滚采用快速连接装置，安装、拆卸方便快捷。

2、除雪滚**性、实用性、技术参数符合性及性价比等方面的说明及原理图

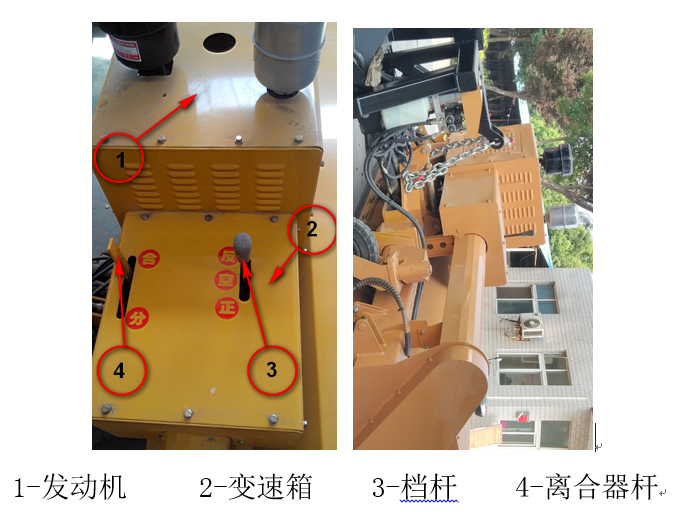

1、除雪滚采用多档位离合器**旋转方向，分别设有前进后退档。（工作原理及原理图、实物图）

工作原理：上图是变速箱，通过离合器的分离操作档杆，该变速箱通过档位限制形成的“反”、“空”、“正”三个档位，正、反指扫滚旋转的方向，“空”指的是扫滚不工作。

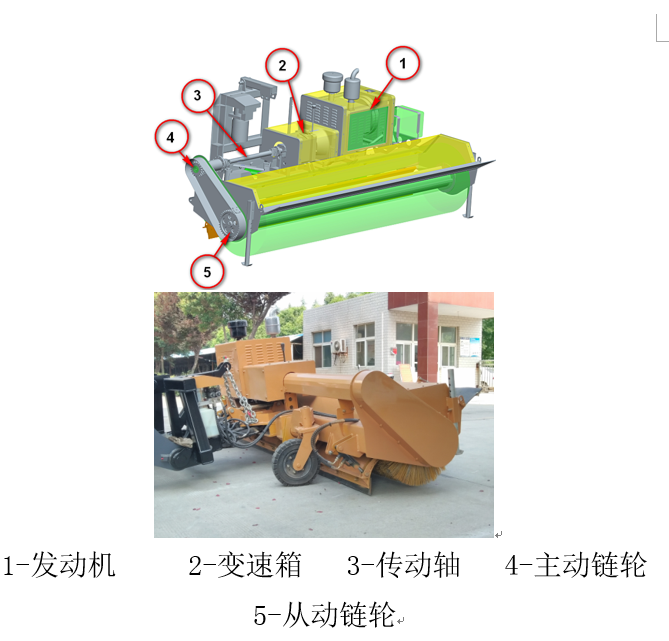

2、除雪滚采用自带动力单元机械传动，发动机功率38 kw采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。（工作原理及原理图、实物图）

工作原理：该除雪滚以自身携带发动机为输出动力，利用变速箱进行一级减速，带动传动轴，利用链传动进行二级减速，实现除雪滚工作。

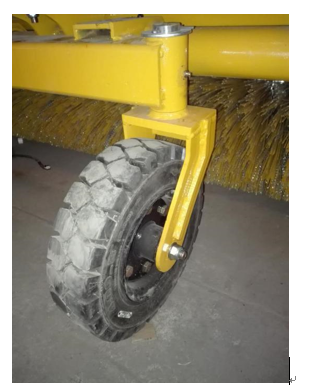

3、扫雪装置直径750mm。采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置（工作原理及原理图、实物图）

图1   原理图                              图2  实物图

工作原理：该支撑轮采用实心轮胎，能够实现360°旋转，在工作过程中增强了支撑轮的可靠性。

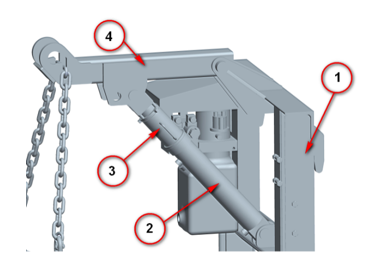

4、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。（工作原理及原理图、实物图）

1-连接架   2-升降液压缸   3-限位套   4-升降臂

工作原理：通过调节限位套的行程，可有效**升降油缸的**小安装距，从而**扫滚整体下落高度，即刷片与地面的接触宽度。

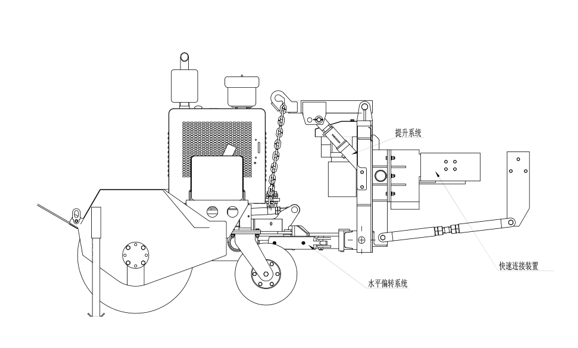

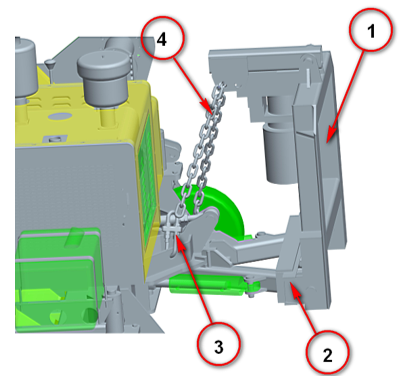

5、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。（工作原理及原理图、实物图）

1-连接架    2-浮动架    3-调节扣   4-升降链

工作原理：调节扣自身长度可调，除雪滚偏转后，升降链两条张紧程度不一致，通过改变调节扣的长度实现两条升降链受力相同，由于路面本身有一个角度，通过浮动架自身调节使滚刷与路面保持同一角度，保证刷片两端磨损一致。

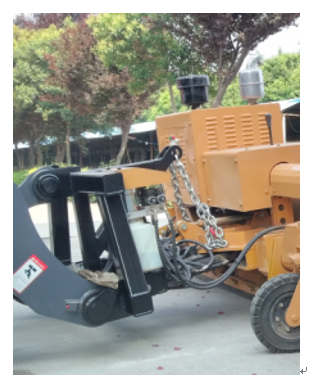

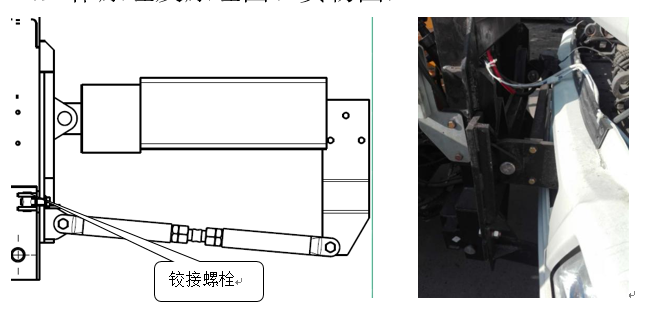

6、除雪滚采用快速连接装置，安装、拆卸方便快捷。（工作原理及原理图、实物图）

图1   原理图                               图2   实物图

工作原理：该除雪滚与车辆连接方便快捷，先将挂钩落入车体连接架V型槽内，再用铰接螺栓使扫滚与车体连接架连接。

7、该除雪滚链条采用偏心张紧结构。（工作原理及原理图、实物图）

工作原理：图中1是偏心套，其法兰螺栓孔是侧板螺栓空的两倍，通过更换固定位置，实现扫滚主、从动链轮**距改变，起到张紧链条的目的。

除雪滚备品备件清单（单台）
